Baupläne - Grundrisszeichnungen - Architekturpläne von Gebäuden
Als professionelle Haus Plan Software verfügen wir über alle Funktionen und Möglichkeiten, um jede Form von Architekturzeichnung und Bauplänen zu erstellen.
Grundvoraussetzung ist die Eingabe beliebiger Konstruktionselemente, ergänzt um spezielle Zeichenfunktionen, wie z.B. Bemaßungen, Texte, Schriftfelder usw..
Zum Erstellen von Bauplänen und Architekturzeichnungen benötigen Sie außerdem verschiedene Darstellungsarten und Ansichten.
Dazu gehören Grundrisse, Schnittansichten und Ansichten.
Spezialisierte Varianten sind Lagepläne, isometrische Projektionen, 2D-Grafikansichten und Detailzeichnungen.
Grundvoraussetzung ist die Eingabe beliebiger Konstruktionselemente, ergänzt um spezielle Zeichenfunktionen, wie z.B. Bemaßungen, Texte, Schriftfelder usw..
Zum Erstellen von Bauplänen und Architekturzeichnungen benötigen Sie außerdem verschiedene Darstellungsarten und Ansichten.
Dazu gehören Grundrisse, Schnittansichten und Ansichten.
Spezialisierte Varianten sind Lagepläne, isometrische Projektionen, 2D-Grafikansichten und Detailzeichnungen.
Weitere Themen
- Allgemeiner Überblick
- Navigation in 2D / 3D
- Grundriss zeichnen
- Fenster und Türen
- Treppen einfügen
- Decken
- Geschosse kopieren
- Dachkonstruktionen
- 2D / 3D Ansichten verwalten
- Schnittansichten
- Ansichten von außen
- Export als PDF Datei
- 3D Objekte einfügen
- Texturen verwenden
- Materialien
- 2D Symbole einfügen
- Gruppen / Mini-Projekte
- Bemaßungen
- 2D Hilfslinien
- Ansichten drucken
- Texte und Beschriftungen
Grundrisszeichnungen

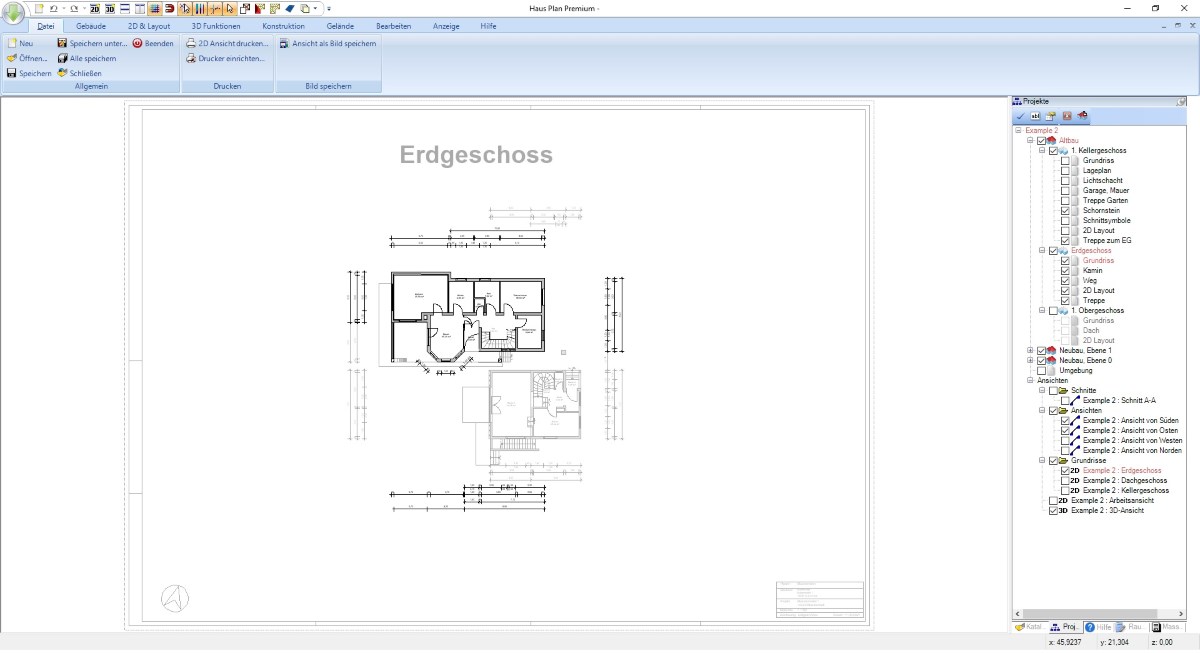

Grundrisse sind Ansichten von oben auf die Anordnung von Bauelementen und verfügbare Flächen eines Gebäudes, beispielsweise Räume.
In unserer Software erstellen Sie Grundrisse als Grundlage für alle anderen Ansichtsarten, denn alle Bauelemente und das resultierende Gebäude sind Teil des 3D-Modells.
Die Software verwendet das 3D-Modell, indem sie einfach intern Ihre Ansicht darauf ändert. Beim Zeichnen eines Grundrisses ist Ihre Perspektive oben positioniert, bei Schnitt- und Ansichtsansichten blicken Sie von der Seite auf Ihr Gebäude.
Obwohl alles wie eine einfache 2D-Zeichnung aussieht, ist es nur eine andere Möglichkeit, das 3D-Gebäude darzustellen.
In unserer Software erstellen Sie Grundrisse als Grundlage für alle anderen Ansichtsarten, denn alle Bauelemente und das resultierende Gebäude sind Teil des 3D-Modells.
Die Software verwendet das 3D-Modell, indem sie einfach intern Ihre Ansicht darauf ändert. Beim Zeichnen eines Grundrisses ist Ihre Perspektive oben positioniert, bei Schnitt- und Ansichtsansichten blicken Sie von der Seite auf Ihr Gebäude.
Obwohl alles wie eine einfache 2D-Zeichnung aussieht, ist es nur eine andere Möglichkeit, das 3D-Gebäude darzustellen.
Lagepläne

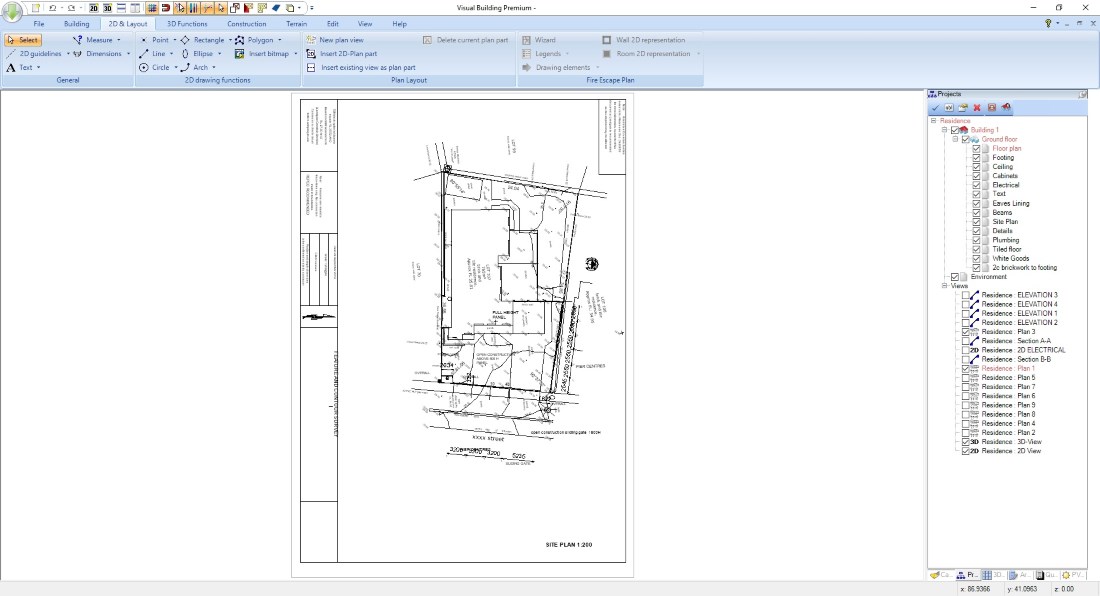

Lagepläne zeigen Ihr Haus im Kontext anderer umliegender Gebäude und Grundstücksgrenzen.
Lagepläne werden auf Basis Ihrer Grundrisse in Kombination mit einer 2D-Zeichnung Ihres Geländes erstellt. Dieser Zeichnungsteil kann entweder aus einem gescannten Lageplan stammen, der als Bild hinzugefügt wurde, als 2D-DXF / DWG-Zeichnung importiert oder mit unseren eigenen 2D-Zeichnungselementen handgefertigt werden.
Lagepläne werden auf Basis Ihrer Grundrisse in Kombination mit einer 2D-Zeichnung Ihres Geländes erstellt. Dieser Zeichnungsteil kann entweder aus einem gescannten Lageplan stammen, der als Bild hinzugefügt wurde, als 2D-DXF / DWG-Zeichnung importiert oder mit unseren eigenen 2D-Zeichnungselementen handgefertigt werden.
Ansichten - Ansichten von außen auf das Gebäude

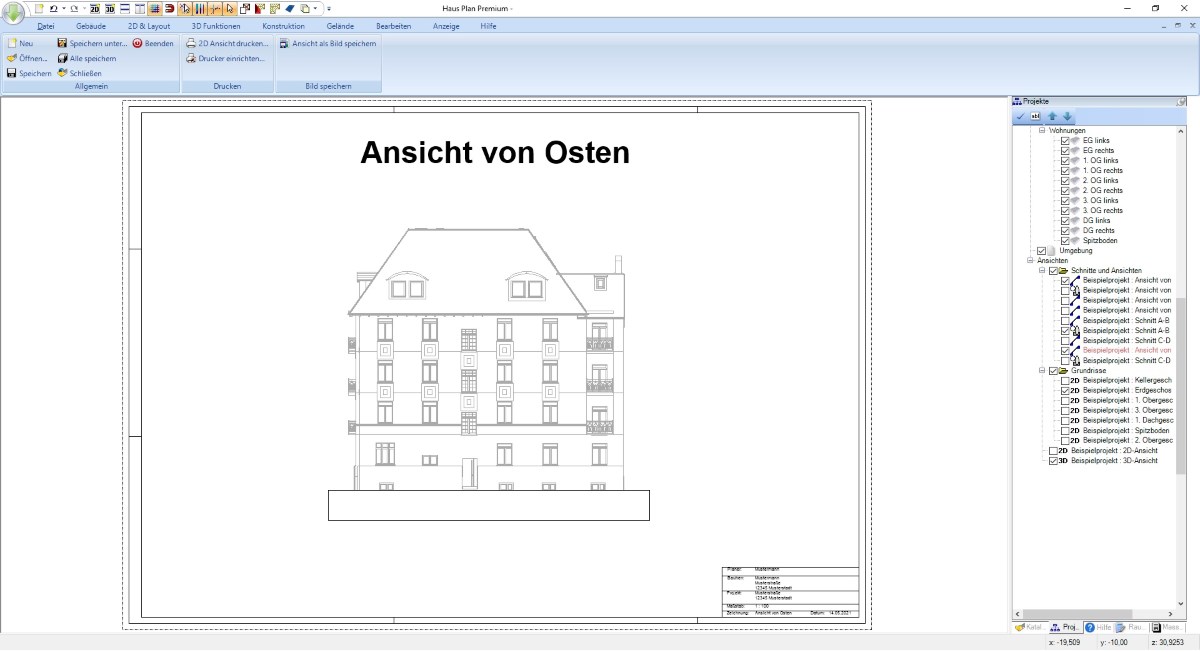

Eine Ansicht ist die Darstellung eines Gebäudes von einer Seite, sozusagen eine flache Darstellung einer Fassade.
Ansichten werden in unserer Haus Plan Software mit drei Mausklicks innerhalb von Sekunden erstellt, indem einfach eine Schnittlinie vor Ihrer Fassade eingefügt wird und der Ansicht eine sichtbare Tiefe verliehen wird, die typischerweise über das gesamte Gebäude oder zumindest bis zum First Ihres Daches reicht.
Ansichten werden in unserer Haus Plan Software mit drei Mausklicks innerhalb von Sekunden erstellt, indem einfach eine Schnittlinie vor Ihrer Fassade eingefügt wird und der Ansicht eine sichtbare Tiefe verliehen wird, die typischerweise über das gesamte Gebäude oder zumindest bis zum First Ihres Daches reicht.
Schnittansichten von Gebäuden
Schnittansichten werden auch durch das Einfügen einer Schnittlinie definiert, aber in diesem Fall kreuzt die Linie Ihren Grundriss an einer beliebigen Position bzw. an einer Stelle an der Sie die "innere" Konstruktion Ihres Gebäudes zeigen müssen.
Es können beliebig viele Schnittansichten erzeugt werden, falls mehrere davon erforderlich sind.
In einer Schnittansicht werden "durchgeschnittene" Elemente mit fetten Linien und Fülleigenschaften hervorgehoben.
Unsere Software unterstützt eine automatische Berechnung verdeckter Linien in Schnittansichten und Ansichten.
Dies ist auch ein Ergebnis und ein Vorteil des 3D-Gebäudemodells.
Es können beliebig viele Schnittansichten erzeugt werden, falls mehrere davon erforderlich sind.
In einer Schnittansicht werden "durchgeschnittene" Elemente mit fetten Linien und Fülleigenschaften hervorgehoben.
Unsere Software unterstützt eine automatische Berechnung verdeckter Linien in Schnittansichten und Ansichten.
Dies ist auch ein Ergebnis und ein Vorteil des 3D-Gebäudemodells.
Parallelprojektionen
Isometrische Ansichten sind eine spezielle Projektion Ihres 3D-Modells, bei der alle Seiten der Elemente ihre Gesamtlänge behalten und nicht durch Ihre Betrachterperspektive verzerrt werden.
Eine solche Darstellung erstellen Sie idealerweise aus einer 3D-Ansicht. Positionieren Sie sich in einer 3D-Ansicht und klicken Sie dann auf die Schaltfläche „Neue Parallelperspektive“. In diesem Fall erben Sie automatisch die Blickpunkteigenschaften wie Höhe und Perspektivenwinkel.
Eine solche Darstellung erstellen Sie idealerweise aus einer 3D-Ansicht. Positionieren Sie sich in einer 3D-Ansicht und klicken Sie dann auf die Schaltfläche „Neue Parallelperspektive“. In diesem Fall erben Sie automatisch die Blickpunkteigenschaften wie Höhe und Perspektivenwinkel.
2D Grafikansichten

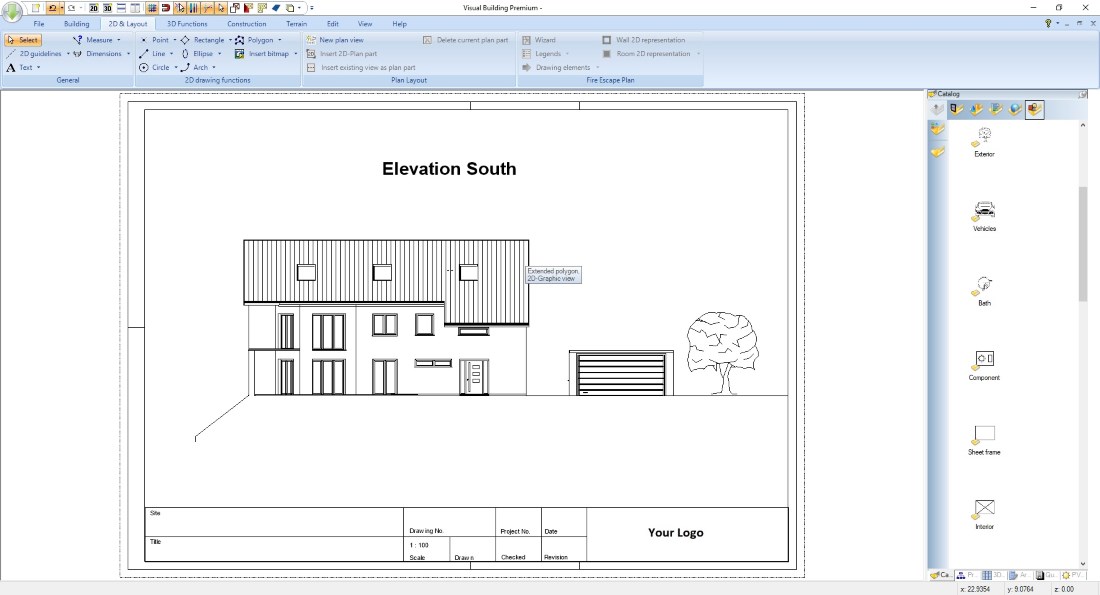

2D-Grafikansichten sind eine Besonderheit in unserer Software. In 2D-Grafikansichten besteht Ihre gesamte Zeichnung nur aus einfachen 2D-Zeichnungselementen wie Linien, Polylinien, Rechtecken usw. Also nicht mehr aus "richtigen 3D Bauteilen".
Sie können eine solche Ansicht verwenden, um Zeichnungsdetails zu bearbeiten, wenn die automatische 2D-Darstellung Elemente enthält, die Sie nicht sehen möchten. Horizontale Linien zwischen den Geschossen zum Beispiel.
2D-Grafikansichten werden immer aus Ihrer aktuell aktiven 2D-Ansicht erstellt, egal ob Grundriss, Schnittansicht oder Ansicht. Stellen Sie die Ansicht, die Sie konvertieren möchten, als aktives Element ein und klicken Sie dann auf „Neue 2D-Grafikansicht“.
Hinweis: 2D-Grafikansichten sind nicht mehr mit Ihrem Gebäudemodell verbunden. Änderungen an Ihrem Gebäude oder einer anderen Ansicht aktualisieren Ihre 2D-Grafikansicht nicht. Denken Sie auch daran, dass eine Standard-2D-Ansicht in zehntausende einzelne Linien zerfallen kann. 2D Grafikansichten sind, wenn sie überhaupt benötigt werden, in der Regel der letzte Schritt vor dem Drucken der finalen Pläne, sobald die Konstruktion des Gebäudes abgeschlossen ist.
Sie können eine solche Ansicht verwenden, um Zeichnungsdetails zu bearbeiten, wenn die automatische 2D-Darstellung Elemente enthält, die Sie nicht sehen möchten. Horizontale Linien zwischen den Geschossen zum Beispiel.
2D-Grafikansichten werden immer aus Ihrer aktuell aktiven 2D-Ansicht erstellt, egal ob Grundriss, Schnittansicht oder Ansicht. Stellen Sie die Ansicht, die Sie konvertieren möchten, als aktives Element ein und klicken Sie dann auf „Neue 2D-Grafikansicht“.
Hinweis: 2D-Grafikansichten sind nicht mehr mit Ihrem Gebäudemodell verbunden. Änderungen an Ihrem Gebäude oder einer anderen Ansicht aktualisieren Ihre 2D-Grafikansicht nicht. Denken Sie auch daran, dass eine Standard-2D-Ansicht in zehntausende einzelne Linien zerfallen kann. 2D Grafikansichten sind, wenn sie überhaupt benötigt werden, in der Regel der letzte Schritt vor dem Drucken der finalen Pläne, sobald die Konstruktion des Gebäudes abgeschlossen ist.
Zeichnungsdetails

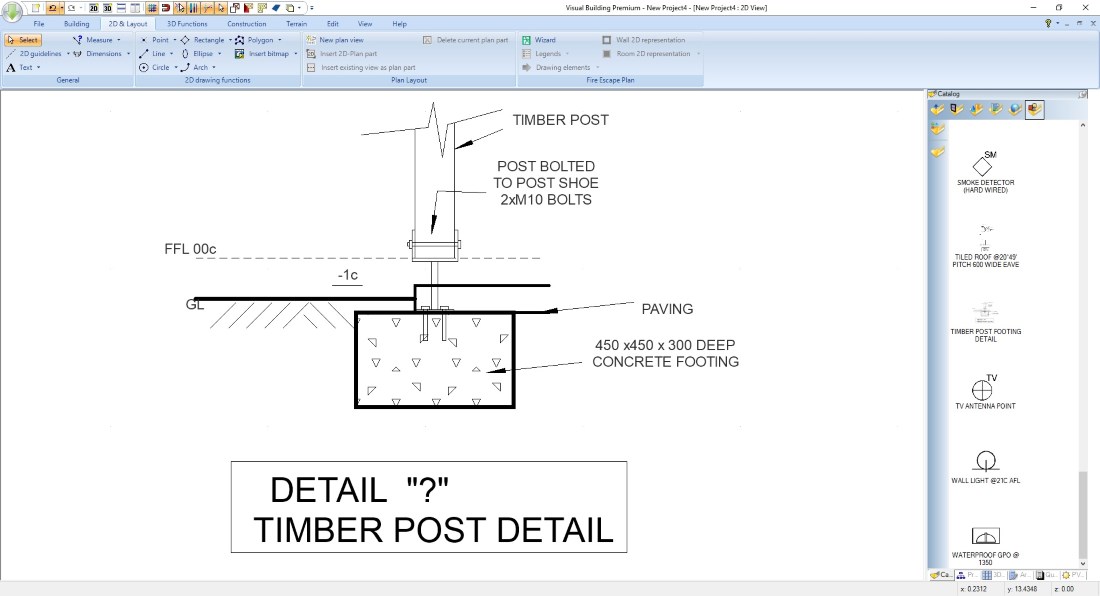

Detailzeichnungen bzw. Zeichnungsdetails zeigen normalerweise einen Teil Ihrer Konstruktion, der näher erläutert werden muss.
Ein solches Zeichnungsdetail in unserer Software ist meist ein 2D-Symbol, keine eigene Ansicht.
Weitere Informationen zum Erstellen, Speichern und Bearbeiten eines solchen 2D-Symbols finden Sie in unserem Artikel 2D-Symbole und Zeichnungsdetails.
Ein solches Zeichnungsdetail in unserer Software ist meist ein 2D-Symbol, keine eigene Ansicht.
Weitere Informationen zum Erstellen, Speichern und Bearbeiten eines solchen 2D-Symbols finden Sie in unserem Artikel 2D-Symbole und Zeichnungsdetails.
