2D Symbole und Zeichnungsdetails

2D-Symbole sind fast immer Bestandteil einer Architekturzeichnung, sobald es darum geht, Ihren Gebäudeentwurf für die fertigen Pläne und finalen Zeichnungen aufzubereiten. Aber auch für spezielle Zeichnungserweiterungen wie Elektroinstallation, Gas und Wasser, Heizung usw. werden typischerweise 2D-Symbole verwendet, vor allem, weil Sie nicht jedes Mal jede Lampe und jeden Schalter in Ihrem 2D-Plan neu zeichnen möchten.
Unsere Haus Plan Software enthält bereits einen umfassenden Katalog mit Hunderten von gebrauchsfertigen 2D-Symbolen für eine Vielzahl von Anwendungsfällen, die Sie einfach auswählen und per Drag-and-Drop in Ihre 2D-Ansichten, egal ob Grundrisse, Schnitte oder Ansichten, einfügen können.
Eine weitere Besonderheit ist, dass Sie den bestehenden Katalog einfach um selbst gezeichnete Symbole erweitern können. Alle 2D-Symbole im Katalog wurden auf diese Weise erstellt. Wir haben sie in der Haus Plan Software selbst gezeichnet und dann wie unten beschrieben gespeichert. 2D-Symbole selbst zu zeichnen und zu speichern ist immer dann sinnvoll, wenn Sie in zukünftigen Zeichnungen dasselbe Detail verwenden möchten. Dann müssen Sie die Arbeit nur einmal machen.
Diese Funktion wird fast immer in Schriftfeldern verwendet, da die meisten Benutzer und Planer ihren eigenen, individuellen Schriftkopf verwenden und ihren genauen Schriftkopf einmal in unserer Software zeichnen und ihn dann für immer verwenden möchten.
2D-Symbole können alles enthalten, was Sie in einer 2D-Ansicht sehen und erstellen können, einschließlich Bilder Ihrer Firmenlogos usw. Darüber hinaus können Sie fertige 2D-Symbole aus dem Katalog einfügen und ändern, und so mit wenigen Mausklicks neue Varianten speichern. Sie können ein fertiges 2D-Symbol auch in seine Originalteile zerlegen, Teile davon entfernen oder ändern und dann wieder speichern ...
Tatsächlich gibt es fast nichts, was Sie zeichnerisch mit 2D-Symbolen nicht machen können.
Das folgende Bild zeigt als einfaches Beispiel eine typische druckfertige Ansicht mit Zeichnungsrahmen, Gestaltungselementen und Schriftfeld.

Architektonische Details

Sie können auch die vorhandene Gebäudeplanung bzw. die Bestandteile einer 2D-Ansicht als Grundlage für Ihre Detailzeichnungen verwenden. Als Beispiel wählen Sie einfach Wände, Fenster etc. in einer Schnittansicht aus, wählen aus dem Kontextmenü "Auswahl als 2D-Symbol speichern" und speichern dieses Teil in Ihrem Katalog.
Platzieren Sie dieses Symbol dann in einer anderen Ansicht oder einem leeren Projekt, wählen Sie es aus und trennen Sie es in seine ursprünglichen Zeichenelemente auf.
Dieser Inhalt besteht nicht mehr aus Wänden, Fenstern oder anderen vordefinierten Elementen, sondern enthält nur noch Linien, Polylinien oder gefüllte Polygone, sodass Sie alles bis ins Detail ändern können, einschließlich neuer Inhalte wie Text, automatischer Text usw. und dann speichern Sie das Ganze als neues Symbol.

Eigene Schriftfelder für ihre Baupläne erstellen

Wie bereits erwähnt, haben Schriftfelder meist ein individuelles Layout. In unserer Haus Plan Software können Sie schnell Ihr eigenes Schriftfeld mit Rechtecken, Linien, Text, automatischen Texten und sogar Ihrem Firmenlogo zeichnen.
Wenn das Layout fertig ist, wählen Sie einfach alles aus, indem Sie mit der Maus ein Rechteck darüber ziehen, wählen Sie im Kontextmenü "Selektion als 2D-Symbol speichern" und speichern Sie alles in Ihrem Katalog.
Von nun an können Sie den Plankopf einfach per Drag & Drop in jedes neue Projekt und jede 2D-Ansicht ziehen.
Tipp: Autotexte sind Variablen, die sich automatisch mit den Werten Ihres aktuellen Haus Plan-Projektes füllen, sobald Sie ein 2D-Symbol in eine Planung ziehen.
Dies wird z.B. für Adressfelder des Bauherrn oder Architekten, für die Maßstabsangabe oder auch für das Plandatum verwendet.
Bei Fragen zu automatischem Text schauen Sie einfach in unsere Handbücher oder schreiben Sie uns eine Email und wir zeigen Ihnen die Handhabung anhand Ihres Beispielprojekts.

Importieren und Exportieren von 2D-DXF- oder DWG-Zeichnungen

Wenn Sie bereits über 2D-Zeichnungen verfügen, meist als 2D-DXF- oder 2D-DWG-Zeichnungen, können Sie diese importieren, bearbeiten und dann im Katalog als neues 2D Symbol speichern.

Gleiches gilt für den Export von 2D-Zeichnungen aus der Haus Plan Software. Diese Funktion gilt nur für unsere Professional- und Premium-Versionen (Export nur in Premium).

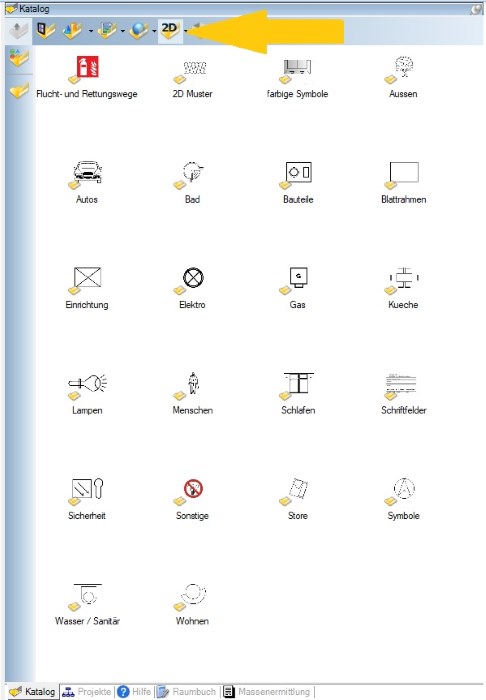

2D-Symbol Katalog
