Decken, automatische und manuelle Decken

Unsere Haus Plan Software kennt zwei verschiedene Arten von Decken. Zum einen eine automatische Decke und alternativ manuell erzeugte Decken.

Anzeigeoptionen und sonstige Eigenschaften sind bei beiden Varianten identisch. Der einzige Unterschied besteht darin, dass Sie die Höhe der automatischen Decke nicht ändern können.
Diese Decken werden immer am oberen Rand des aktuellen Geschosses erzeugt, während die Höhe bzw. das Niveau manueller Decken im Eigenschaftendialog eingestellt werden kann.

Die Software versucht als Vorschlag eine automatische Decke für jedes Geschoss zu berechnen. Der Verlauf dieser Decke ergibt sich aus der Außenkontur des Gebäudes und den Einstellungen des Schichtaufbaus der Außenwände.

Es kann vorkommen, dass die automatische Decke nicht das gewünschte Ergebnis liefert, z.B. weil die Außenkontur Ihres Gebäudes nicht korrekt ermittelt werden konnte.
Gründe dafür können beispielsweise einzelne Wände sein, die aus der Kontur herausragen. Oder andere Effekte unserer automatischen Wandverschneidung.
Schalten Sie in solchen Fällen die automatische Decke für das aktuelle Geschoss einfach aus und fügen Sie stattdessen eine manuelle Decke ein, die dem richtigen Verlauf folgt.

Dicke der Decken in den Geschosseigenschaften voreinstellen

Wenn Sie ein neues Projekt beginnen, legen Sie die Dicke der Decken und Fußböden in unserem Geschosseigenschaften-Dialog fest.
Am besten bevor Sie mit dem Einfügen von Wänden beginnen.

Wie erkenne ich einen falschen Verlauf meiner Deckenplatten?

Sollte die Berechnung des automatischen Deckenverlaufs nicht ganz korrekt erfolgen, verlaufen Decken in der Regel ganz oder teilweise entlang der Außenkante der Außenwände.
In 3D-Ansichten sehen Sie dann entweder die Decke von aussen in Ihrer Fassade oder einen Zwischenraum zwischen den Geschossen, wenn die Decke aktuell unsichtbar geschaltet ist.
Decken sind in 3D-Ansichten standardmäßig unsichtbar, damit man in die Räume sehen können.

In Wirklichkeit sieht man Decken von außerhalb des Gebäudes fast nie. Sie liegen entweder auf der Tragschicht der Wände auf oder sind bei Wänden mit nur einer Schicht zumindest außen mit Putz oder anderen Materialien überdeckt.
Hier ein Beispiel, wie ein falscher Deckenverlauf entlang der Außenkontur aussieht, rechts als Geschossspalt bei unsichtbarer Decke und links bei sichtbarer Decke in der Fassade.

Probleme mit dem Verlauf von Deckenplatten

Automatische Decken sind eine Eigenschaft des Geschosses

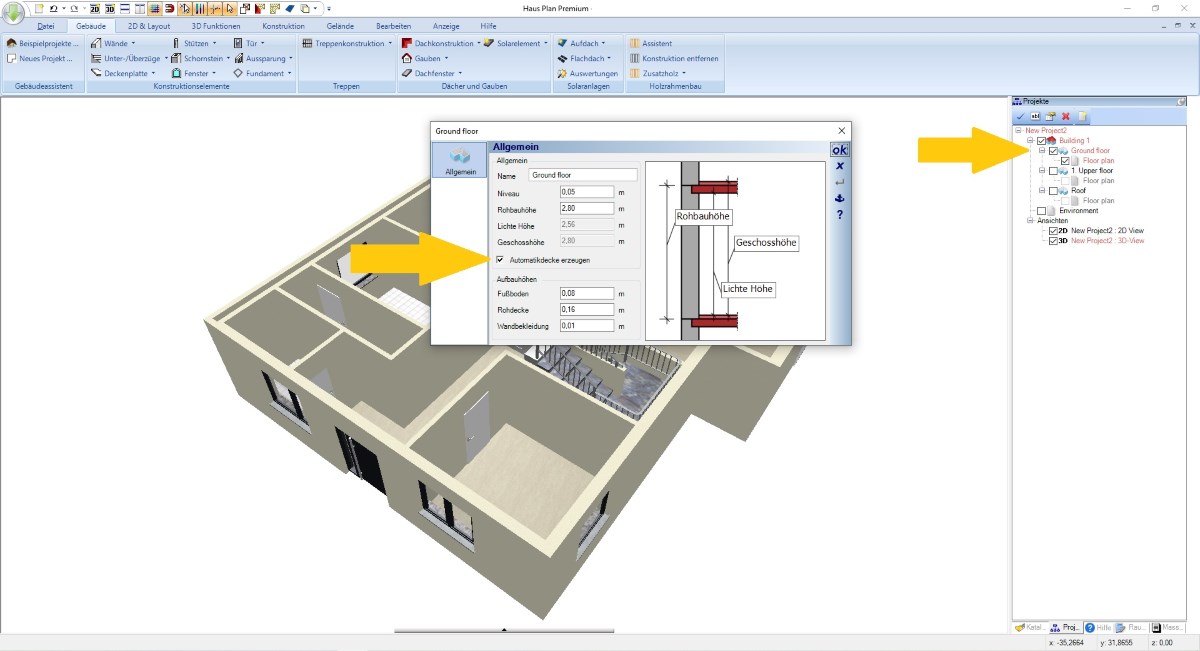

Automatische Decken sind eine Eigenschaft des Geschosses (der Etage) und können im Eigenschaftsdialog des Geschosses in unserem Projektviewer am rechten Rand der Software deaktiviert werden.
Es gibt immer nur eine automatische Decke pro Geschoss.

Der Verlauf der Decken auf Wänden, Deckenauflager

Decken liegen auf Wänden und schneiden diese Wände auch. Dies bedeutet, wie oben erwähnt, dass Decken, die der Außenkante von Außenwänden folgen, von außen sichtbar werden oder eine Lücke hinterlassen.
Auch Decken, die nicht bis zur Außenkante reichen, sondern z.B. direkt mittig auf der Wand anliegen, schneiden diese Wände und schaffen so etwas wie ein Deckenauflager. In diesem Fall verläuft die Außenwand außen an der Decke vorbei bis zur Oberkante des Geschosses.
Das ist richtig.
Bei der Eingabe einer manuellen Decke legen Sie den Verlauf der Decke selbst fest. Bei automatischen Decken wird der Abstand bzw. die Position des Deckenauflagers durch die Eigenschaften der Außenwände bestimmt.
Entweder numerisch, Standard sind 15 cm, oder durch Definieren einer der Wandschichten als Tragschicht. Anschließend folgen die Deckenplatten den Außenkanten der tragenden Wandschichten.

Sichtbarkeiten von Decken

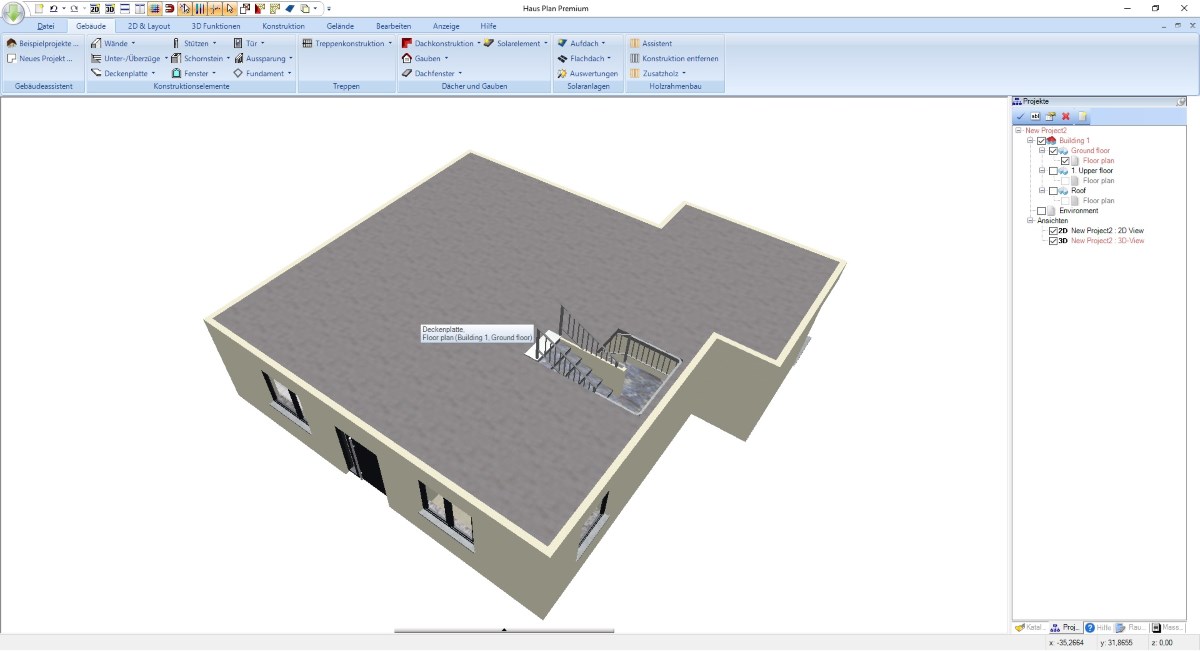

Wie alle anderen Elemente in unserer Haus Plan Software können Decken über den Sichtbarkeitsdialog in der jeweiligen 2D oder 3D-Ansicht sichtbar oder unsichtbar geschaltet werden.
Da die Sichtbarkeit von Decken häufiger gewechselt wird, z.B. Um die Konstruktion zu überprüfen, aber auch um in 3D in Ihre Räume zu sehen, gibt dafür es eine extra Schaltfläche in der oberen Symbolleiste.
