Drucken von 2D Ansichten und Grundrissen

Das Zeichnen in 2D Ansichten und damit auch das Drucken dieser Ansichten erfolgt grundsätzlich immer maßstabsgerecht. Gedruckt wird der komplette aktuell sichtbare Inhalt der aktiven 2D Ansicht. Ggf. blenden Sie also nicht benötigte Inhalte vorher aus, entweder indem Sie die Folie im Projektviewer deaktivieren, z.B. die Folie UMGEBUNG mit dem Gelände, oder über die Sichtbarkeiten der jeweiligen Ansicht.
Die zum Drucken erforderliche Papiergröße hängt also von den Abmessungen in ihrer Planung ab und vom Maßstab der 2D Ansicht. Es gibt zum Thema Drucken auch ein artverwandtes Thema „Export als PDF“ mit weiteren Hinweisen. Drucken in PDF Dateien ist oft die bessere Option, auch weil dann die PDF Datei sozusagen als Vorschau des Druckergebnisses auf Papier dient. Außerdem kommt es nur bei sehr, sehr kleinen Grundrissen vor, dass die auf ein A4 Blatt passen. Beim Drucken in eine PDF Datei haben Sie dagegen alle Papierformate zur Verfügung und nicht nur die, die der Hardware Drucker schafft.

Drucken von Grundrissen - Druckereinstellungen

Welches Papierformat brauche ich zum Drucken meines Grundrisses?

Da die meisten das Papierformat nicht anhand der Planung und des Maßstabes errechnen wollen, gibt es zwei Hilfestellungen, mit denen Sie es ganz einfach ermitteln können.

Möglichkeit a) Nutzen Sie einen unserer vordefinierten Blattrahmen aus dem Katalog der 2D Symbole und platzieren Sie ihn in der Ansicht. Dann sehen Sie sofort, ob der Rahmen bzw. das Blatt, das er repräsentiert, groß genug ist

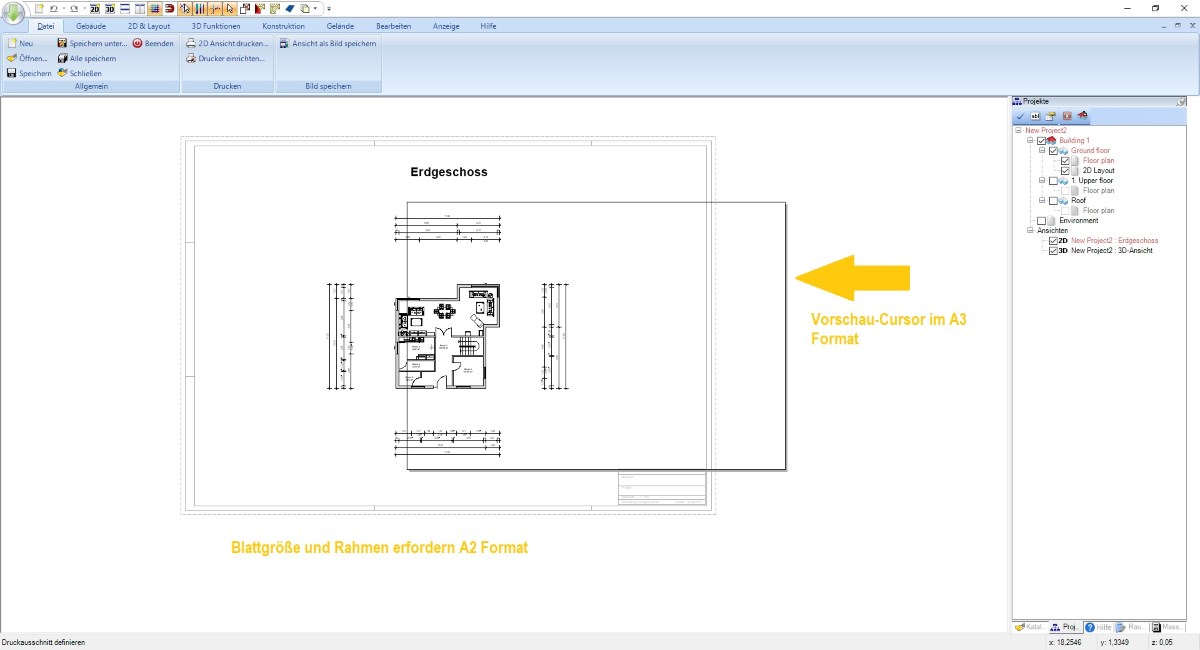

Möglichkeit b) starten Sie probeweise den Druckvorgang. Sie erhalten in jedem Fall eine Vorschau, bevor Papier verschwendet wird. Ist die Zeichnung im eingestellten Maßstab der Ansicht größer als das voreingestellte Papierformat, erhalten Sie einen sogenannten Vorschau-Cursor, der ihr Blatt darstellt. Ist das Blatt groß genug, erscheint gleich der Vorschaudialog ohne den Cursor. Ist der Cursor viel zu klein, brechen Sie den Vorgang ab, wählen ein größeres Format und starten den Vorgang neu.

Ein kurzes Video, das beide Optionen zeigt.

Drucken von 3D Ansichten

3D Ansichten werden nicht direkt gedruckt. Aus verschiedenen Gründen. Stattdessen speichert man ein Bild aus einer 3D Ansicht, lädt dieses Bild in einer Standard-Bildbearbeitungssoftware, oder auch Word, oder…. und druckt dann aus dieser Software heraus.
Beim Speichern des Bildes können Sie die Auflösung wählen und zusätzliche Qualitätseinstellungen wir Raytracen, ambiente Schatten , Kantenfilter, usw.. . Mehr dazu im Thema „3D-Visualisierungen Ihres Gebäudes“ .
