Nordrichtung in ihrer Gebäudeplanung festlegen über den Nordpfeil

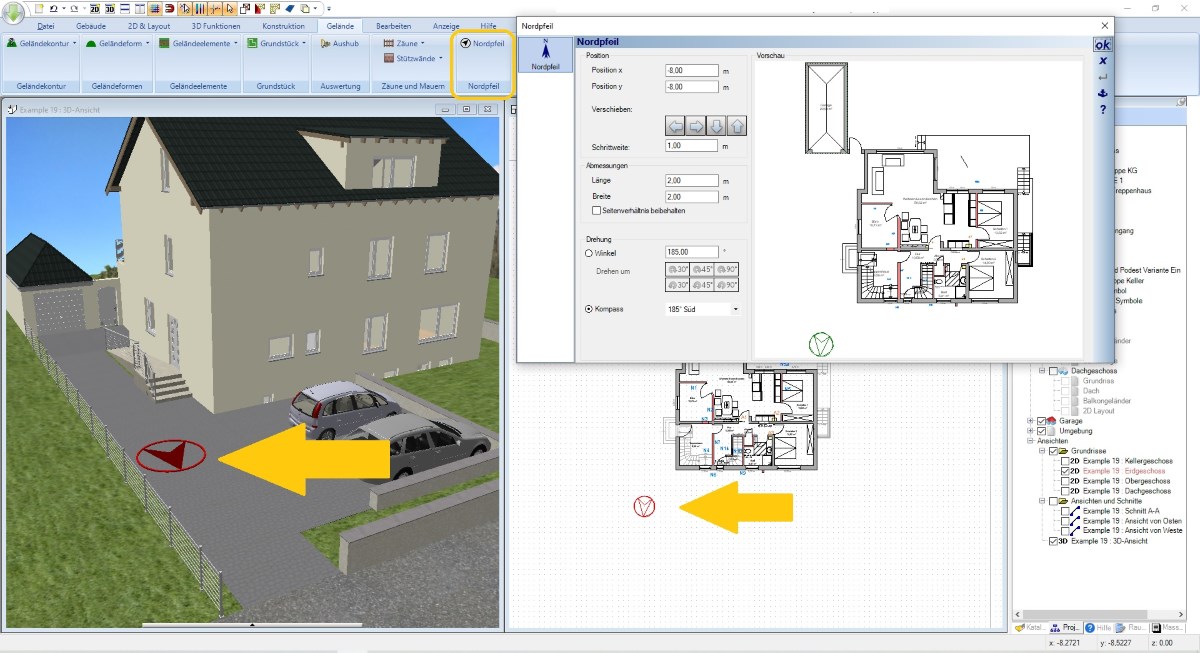

In jedem neuen Projekt erzeugt die Software automatisch auch einen Nordpfeil und legt damit die Ausrichtung der Planung fest. Der Nordpfeil wird sowohl in 2D als auch in 3D dargestellt.
Wenn Sie eine Planung beginnen, sollten Sie darauf achten, die Ausrichtung des Gebäudes mindestens an einer Seite exakt horizontal oder vertikal zu erhalten und nicht das Gebäude am Nordpfeil auszurichten. Sondern andersherum den Nordpfeil ggf. auch später passend zu drehen.
Würden Sie versuchen, das Gebäude schräg ins Gelände zu zeichnen und den Nordpfeil in der Standardausrichtung zu belassen, ist das zwar möglich, erschwert aber die Eingabe des Grundrisses erheblich und unnötig.
Der Nordpfeil ist ein eigenes Element und befindet sich auf der Folie UMGEBUNG. Er verfügt auch über eine eigene Sichtbarkeit und kann in den Ansichten sichtbar oder unsichtbar geschaltet werden.

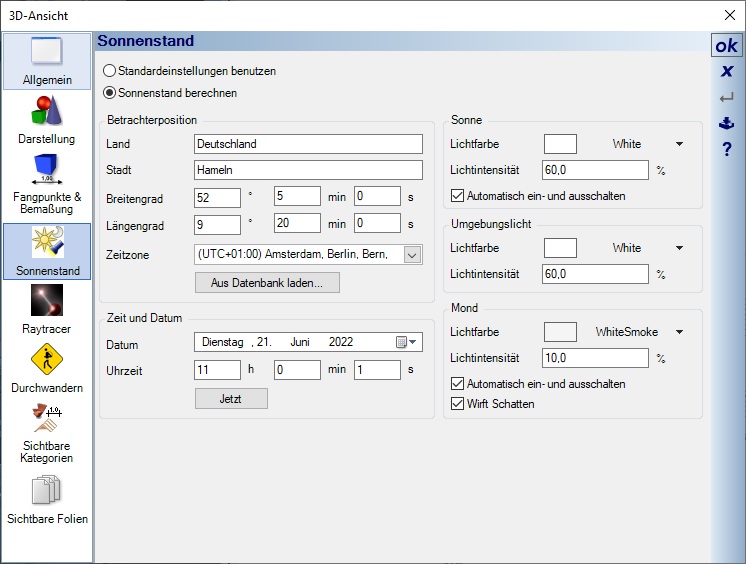

Darüber hinaus steuert der Nordpfeil auch die Position des Gebäudes zur Sonne und in der Folge die Schattenberechnung, sowohl bei den Echtzeitschatten als auch beim Raytracen. Das gilt in Zusammenhang mit den Eigenschaften der 3D Ansicht auf der Seite Sonnenstand. Hier müssen Sie zuvor die Position ihres Gebäudes definieren, damit die Berechnung der Schatten exakt funktioniert.
Neben der Möglichkeit, den Nordpfeil über seinen Eigenschaften Dialog zu positionieren, können Sie ihn auch manuell mit der Maus selektieren und verschieben, wenn die Folie UMGEBUNG aktiv ist.
