Inneneinrichtung und Gebäudedesign mit 3D-Modellen und 3D-Objekten

Jede 3D Design Software verwendet für die Einrichtung bzw. das Interior Design 3D Modelle, auch 3D Objekte genannt. Diese 3D Modelle können alle Arten von Einrichtungsgegenständen darstellen, also Möbel, aber auch Bauteile des Gebäudes wie Rollladenkästen, Heizungen, Türen, usw..
Alle Haus Plan Software Version beinhalten einen Standardkatalog mit mehreren tausend 3D Modellen, die Sie für die Inneneinrichtung und Gestaltung ihrer Wohnung oder ihres Gebäudes nutzen können. Die 3D Objekte finden Sie im Katalog auf der rechten Seite der Software. Der Katalog selbst repräsentiert eine normale Verzeichnisstruktur, die wir thematisch sortiert haben.
Für die bessere Handhabung verwenden wir dort Bilder, die ein Verzeichnis repräsentieren und mit einem kleinen Ordner Symbol gekennzeichnet sind, und die Vorschaubilder der 3D Objekte selbst.

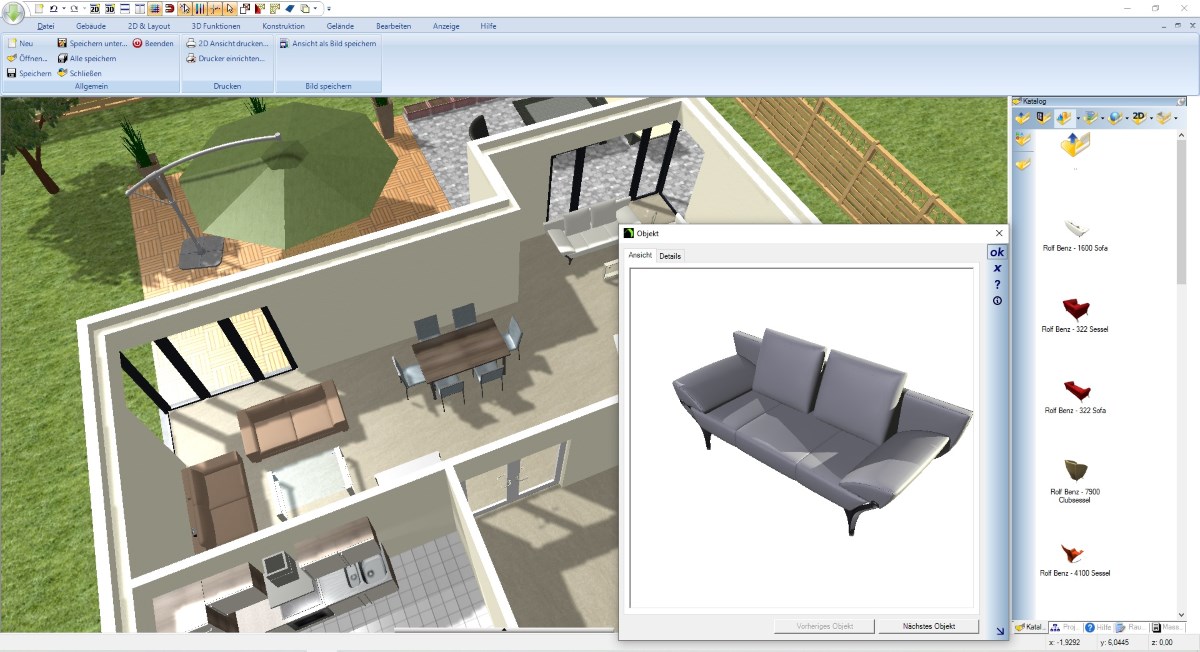

Innerhalb der Kataloge navigieren Sie wie in einem Windows Explorer per Doppelklick in die nächste Verzeichnisebene, bis Sie das gewünschte 3D Model gefunden haben. Ein Doppelklick auf ein 3D Objekt des Kataloges öffnet einen Vorschaudialog.

3D Objekte aus dem Katalog in die Planung einfügen

Generell ist es so, dass Sie alles aus den Katalogen einfach bei gedrückter linker Maustaste in eine der Haus Plan Software Ansichten ziehen. Zu beachten ist dabei zunächst, dass die Objekte automatisch in der aktiven Folie der jeweiligen Ansicht eingefügt werden. Also sollten Sie vorher sicherstellen, dass Sie die richtige Folie im Projektviewer aktiviert haben, damit nicht ein Möbel statt im Erdgeschoss im Dachgeschoss landet.
Ziehen Sie nun das 3D-Objekt in eine Ansicht und lassen Sie die linke Maustaste los. Das 3D Modell „hängt“ jetzt an der Maus und wartet darauf, platziert zu werden. Solange das noch nicht geschehen ist, können Sie es mit dem Mausrad drehen oder mit "STRG + W" die Eckpunkte wechseln. Zu diesem Zeitpunkt kommt es noch nicht auf die exakte Positionierung oder Drehung an.
Klicken Sie dann einfach mit der linken Maustaste und das 3D Objekt wird im Projekt eingefügt. Damit endet der Vorgang aber nicht automatisch, sondern unsere Software erwartet nun das Einfügen weiterer 3D Objekte dieses Typs. So können Sie z.B. sechs Stühle um einen Tisch in einem Arbeitsgang stellen, ohne jedesmal drag and drop machen zu müssen. Wenn Sie fertig sind, drücken Sie die ESC Taste.

Tipp: wenn Sie ein 3D-Objekt in einer 3D Ansicht platzieren, erkennt die Software automatisch, auf welche Fläche die Maus zeigt, z.B. die obere Fläche einer Tischplatte, und gibt dem 3D-Objekt eine entsprechende Höhe. Wenn Sie also eine 3D – Rotwein Flasche auf einen 3D-Tisch stellen wollen, geht das am einfachsten in 3D.

3D-Objekte positionieren, verschieben und drehen

Wie mit allen anderen Elementen, können Sie 3D Objekte nur bearbeiten, wenn Sie selektiert sind. Selektierte Objekte werden sowohl in 2D als auch in 3D rot markiert.
Wenn Sie ein Element selektiert haben, erscheint automatisch die Selektionstoolbar mit den zulässigen Operationen. Für 3D Objekte sind die wichtigsten:

- Verschieben mit Referenzpunkt
- Drehen um die Z-Achse, drehen um die Z-Achse mit Referenzpunkt (Die Z-Achse in unserem Koordinatensystem ist die Achse vertikal zum Grundriss)

Mit diesen Funktionen, oft auch kombiniert, können Sie 3D Objekte exakt in ihrem Grundriss platzieren.

Das folgende Video zeigt das Einfügen von 3D Objekten und das anschließende exakte verschieben und drehen:

3D-Objekte in Schnittansichten in der Höhe verschieben bzw. exakt platzieren

Wenn Sie 3D-Objekte in einer bestimmten und exakten Höhe platzieren wollen, z.B. für Oberschränke in einer Küche, geht das am Einfachsten in einer Schnittansicht. Erzeugen Sie sich eine temporäre Schnittansicht an der geeigneten Position, platzieren Sie ihr Objekt und löschen Sie die Schnittansicht anschließend wieder.
Auch hierzu ein kurzes Video:

Dateiformate von 3D Objekten

Haus Plan Software Versionen benutzen 3D Objekte in unserem selbst entwickelten Dateiformat (*.cyg). Alle 3D Objekte in unseren Katalogen liegen also in diesem Format vor.

Selbstverständlich unterstützen wir auch die Nutzung von 3D Modellen in den allermeisten gängigen 3D Formaten anderer Software Anbieter. Sowohl für den Import also auf für den Export von 3D Objekten. Die unterstützten Formate sind u.a. *.skp (bis Sketchup 2020), *.obj , *.fbx (Autodesk FBX), *.3DS (3D Studio), *.dae (Collada), …..
Wenn Sie ein 3D Objekt in einem dieser Formate in unserer Software benutzen möchten, müssen Sie es erst importieren und in unser eigenes 3D Format konvertieren. Dafür gibt es das PlugIn 3D Konverter, das ab der Professional Version enthalten ist. Damit laden Sie die 3D Objekte und speichern Sie in unserem Katalog mit dem neuen Dateiformat.

Skalieren von 3D Objekten

3D Objekte sind fertig und in ihrer Geometrie unveränderbar. Sie lassen sich lediglich skalieren, also in ihrer Größe ändern, und mit anderen Materialien bzw. Texturen belegen, um ihr Erscheinungsbild zu ändern. Beim Skalieren bzw. bei der Größenänderung ist noch zu berücksichtigen, dass diese Änderung proportional erfolgen kann, also die Eingabe eines Wertes für die Höhe ändert dann im gleichen Maße die Tiefe und Breite. Oder die Änderung erfolgt verzerrt, d.h. es wird nur die Höhe geändert, Tiefe und Breite bleiben unverändert. Wie ein 3D Objekt skaliert wird, legen Sie im Eigenschaften Dialog fest.

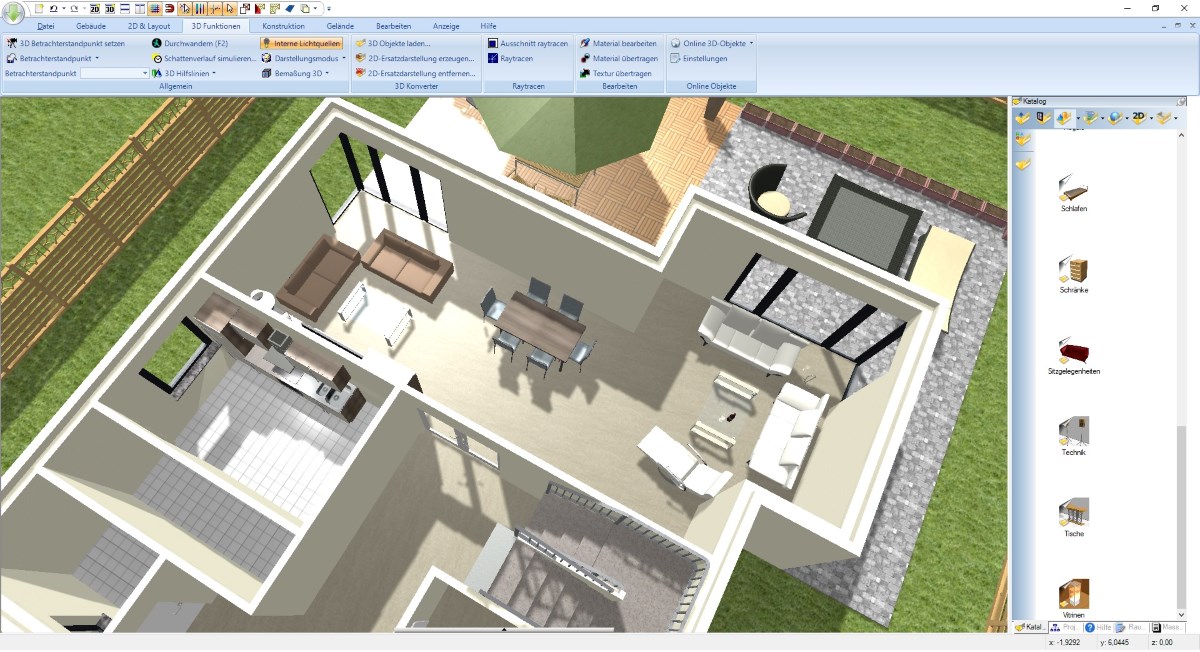

3D Ansicht mit 3D Objekten

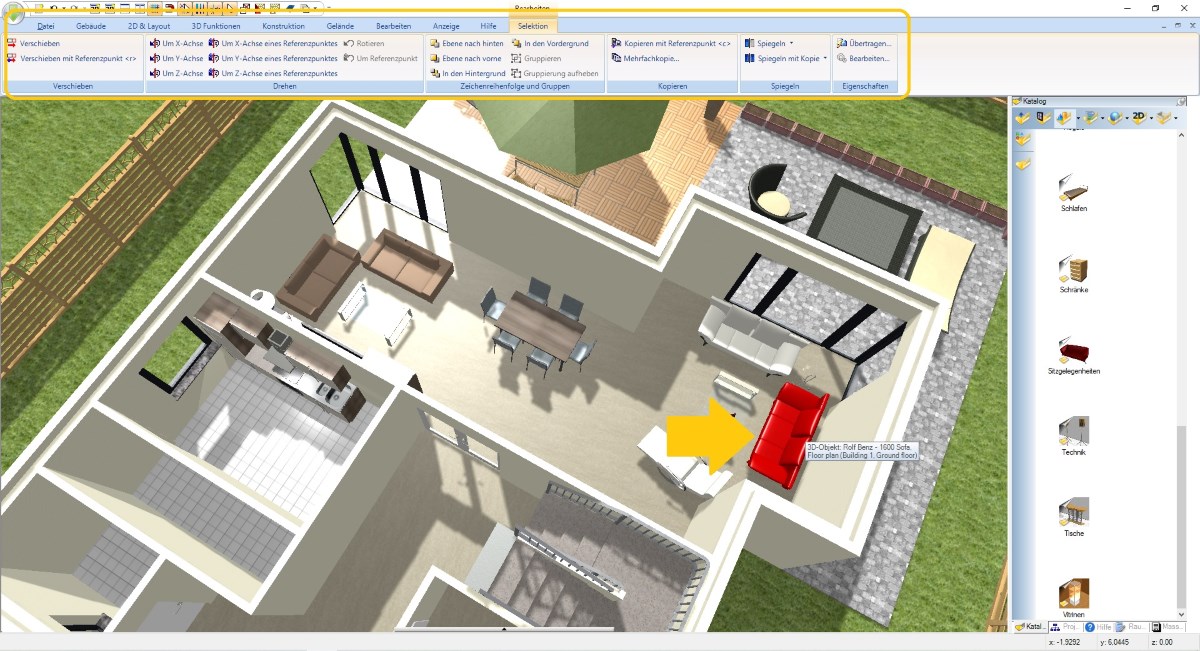

Selektiertes 3D-Objekt und Toolbar
Eigenschaften Dialog 3D Objekte

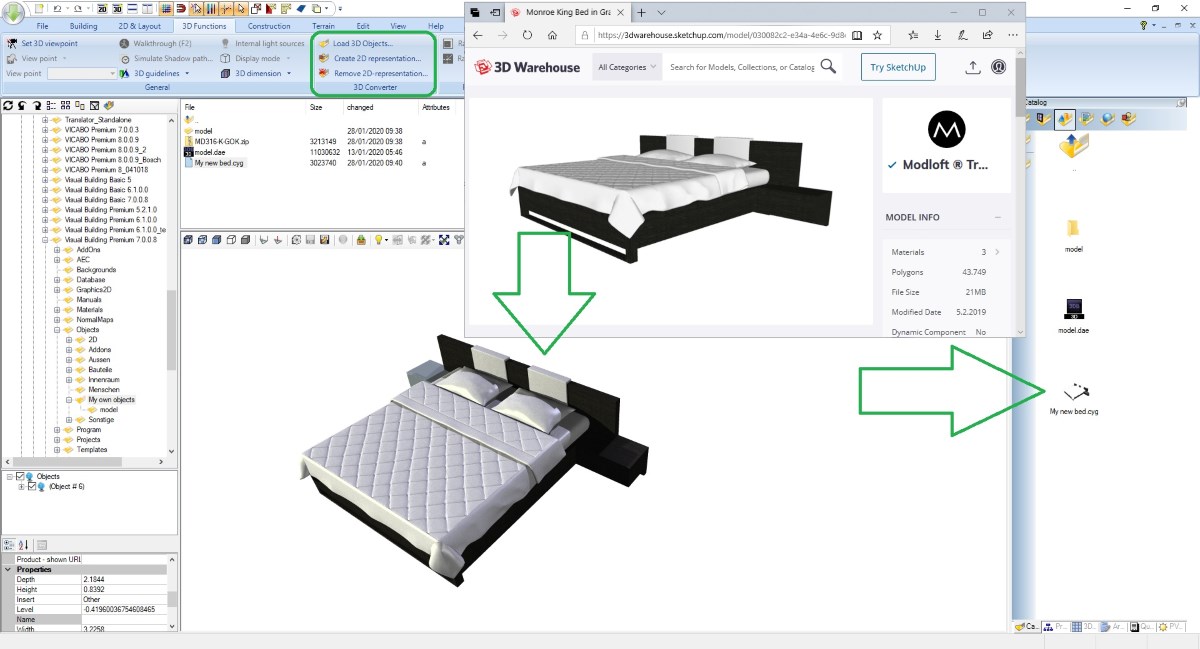

3D Objekte aus dem Internet
